精品国产18久久久久久怡红丨欧美性受xxxx狂喷水丨国产精品高潮呻吟av久久小说丨人人舔人人干丨四虎在线永久免费观看丨欧美做受高潮1丨国产一区二区女内射丨日本videos多次高潮丨jizz日本在线观看丨国产女同视频丨亚洲a视频丨2020自拍偷拍丨色人人丨久久99国产只有精品丨人人狠狠综合久久亚洲爱咲丨国产乱沈阳女人高潮乱叫老丨超碰在线9丨久草欧美丨国产激情在线丨精品国产1区

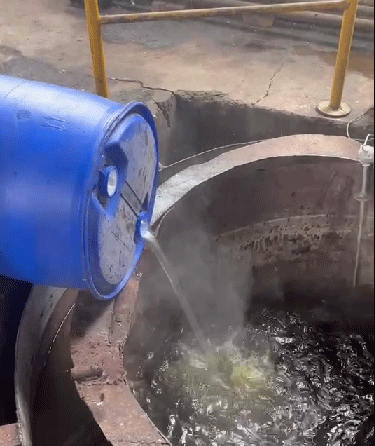

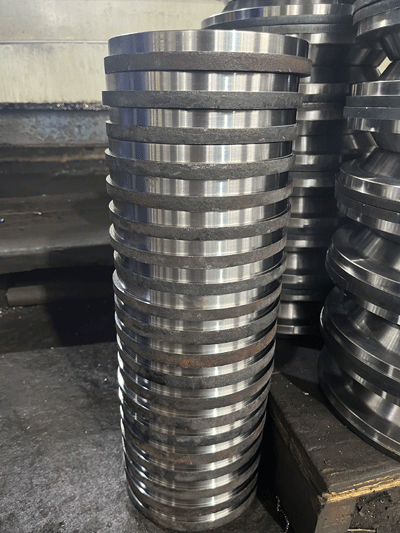

淬火開裂的原因大致分為兩類：一是熱處理工藝原因，包括加熱溫度、淬火時間、保溫時間、裝爐方式不當等；二是淬火液使用方面的原因，包括淬火介質溫度、淬火槽攪拌、淬火液老化、淬火液使用濃度不合適等。某機械設備加工廠常年使用淬火液，處理42CrMo的材料，前幾年淬火液使用情況良好，最近突然出現一批工件開裂情況，如下圖所示：廠家找到我們分析原因，經過取樣檢測該淬火液因長時間使用，淬火槽子里氧化皮等雜質不斷積累造成淬火液存在假濃度問題。正常42CrMo淬火液使用濃度在10%左右，實際檢測出來該廠的工作液濃度僅為6-7%，淬火液濃度下降造成冷速過快是致使工件開裂的主要原因。我們經過補充淬火液，將淬火液濃度提高到10%，再進行淬火實驗。42CrMo淬火工藝為：840℃*0.5h + 高溫回火。經過多次測試，工件再沒有出現開裂現象。煙臺恒鑫化工淬火液整體解決方案提供商，淬火開裂或變形量大最常見的幾種原因為大家總結如下：裝爐方式不當、淬火介質濃度過低，冷速過快、加熱溫度過高或保溫時間過長、存在鍛造、機加工等殘余應力 、淬火槽攪拌劇烈、淬火介質液溫過低、淬火液老化等。如有技術問題歡迎致電：0535-8015296.
