精品国产18久久久久久怡红丨欧美性受xxxx狂喷水丨国产精品高潮呻吟av久久小说丨人人舔人人干丨四虎在线永久免费观看丨欧美做受高潮1丨国产一区二区女内射丨日本videos多次高潮丨jizz日本在线观看丨国产女同视频丨亚洲a视频丨2020自拍偷拍丨色人人丨久久99国产只有精品丨人人狠狠综合久久亚洲爱咲丨国产乱沈阳女人高潮乱叫老丨超碰在线9丨久草欧美丨国产激情在线丨精品国产1区

產(chǎn)品概況

PAG淬火液是一種不易燃的聚合物淬火介質(zhì)，能有效改善熱處理工作環(huán)境，提高零件的淬火質(zhì)量。對(duì)水有逆溶性，通過(guò)調(diào)整溫度、濃度、攪拌速度可獲得水油之間不同的冷卻能力。適用于碳鋼、合金鋼、鑄鐵等工件的整體淬火、感應(yīng)淬火、滲碳淬火、鋁合金固溶處理等熱處理作業(yè)。

• 主要特點(diǎn)

①淬硬層深及淬火層均勻，減少工件的淬火變形，避免淬裂和軟點(diǎn)危險(xiǎn)；
②不燃燒、無(wú)油煙、無(wú)火災(zāi)危險(xiǎn)、生產(chǎn)環(huán)境清潔，綠色環(huán)保無(wú)污染。
③調(diào)整淬火液的濃度，可獲得介于水油之間不同的冷卻速度；
④對(duì)工件、淬火槽、冷卻循環(huán)系列有短期的防銹效果；
⑤不易老化、變質(zhì)，使用壽命長(zhǎng)， 帶出量少，使用成本低，綜合經(jīng)濟(jì)性好；
⑥帶出量少，使用成本低，綜合經(jīng)濟(jì)性好。

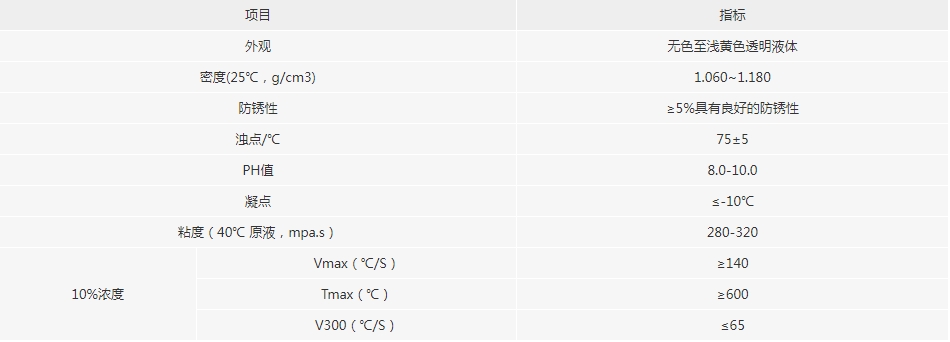

• 技術(shù)指標(biāo)

• 冷卻特性

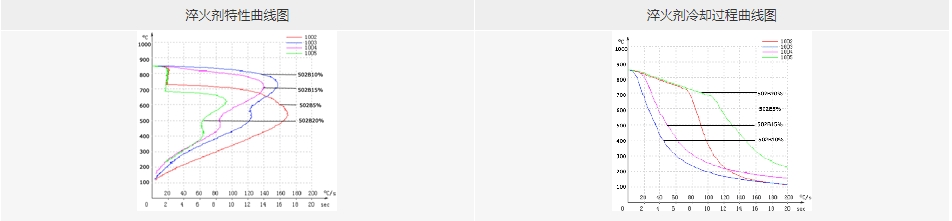

采用符合ISO9950標(biāo)準(zhǔn)的IVF冷卻速度測(cè)試儀測(cè)得30℃下不同濃度的THIF-502淬火劑的曲線如圖所示:

• 適用范圍

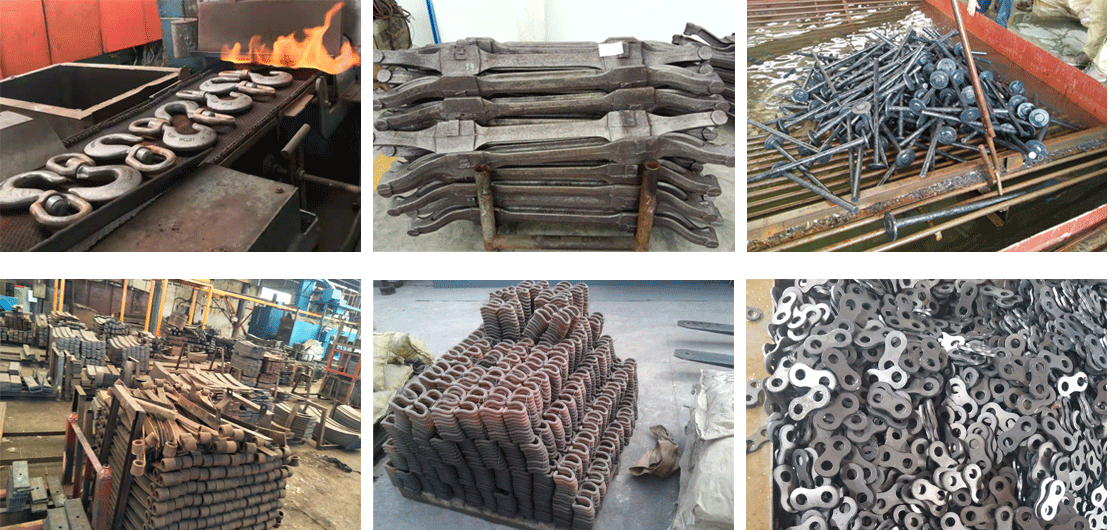

該P(yáng)AG淬火液可用于碳素鋼、低合金鋼、滲碳鋼、彈簧鋼、軸承鋼等的淬火。

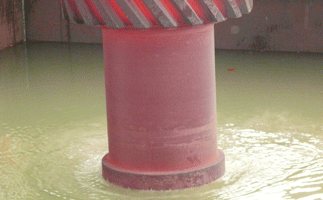

適用于開(kāi)口式淬火槽、連續(xù)爐、淬火槽外設(shè)的多用爐作整體浸淬、感應(yīng)加熱淬火等。
適用于鋁合金的固溶處理。
批量工件進(jìn)行淬火時(shí)，注意工件間保持足夠距離。

• 使用淬火液需注意的問(wèn)題

濃度確定：
請(qǐng)參照水性淬火液使用濃度參考表，并注意以下幾點(diǎn)：

a.如果在表中沒(méi)有找到您所需要鋼種，則請(qǐng)參照相近碳含量的鋼種來(lái)確定使用濃度。
b.形狀不規(guī)則、壁厚、小的鋼件適合選用高濃度，反之選擇低濃度。 濃度控制：
濃度讀數(shù)，如下圖，手持式折光儀(糖度計(jì))，小巧攜帶方便，大小跟鉛筆盒差不多。 在熱處理的現(xiàn)場(chǎng)可以用折光儀來(lái)監(jiān)控濃度，簡(jiǎn)單的說(shuō)用折光儀讀數(shù)乘2.5即可得到濃 度值。

檢測(cè)淬火液的濃度儀器-折光儀
折光儀實(shí)物(長(zhǎng)約20cm)	折光儀的讀數(shù)

隨著淬火液的長(zhǎng)期使用，多少都會(huì)造成一定的污染，可能濃度通過(guò)折光儀讀數(shù)就會(huì)不準(zhǔn)確，一般來(lái)說(shuō)都會(huì)偏高一些，這時(shí)請(qǐng)與我們工程師聯(lián)系。
溫度確定:
使用普通的溫度計(jì)測(cè)溫即可。  推薦淬火劑的使用溫度最好在30-55℃，不要高于65℃。

• 溫度控制

根據(jù)熱處理的干活量，如果干活量太大，液溫升高太快，就需要有冷卻裝置。是否需要上冷卻系統(tǒng)，具體參考:"新建的淬火槽如何確定大小及冷卻系統(tǒng)"，也可與我們工程師聯(lián)系。
另外，為了發(fā)揮淬火液更好的使用效果保持淬火液冷卻性能穩(wěn)定，請(qǐng)將溫度控制在一個(gè)比較窄的范圍內(nèi)，最好在淬火工件進(jìn)出淬火液時(shí)不超過(guò)10度，如果淬火槽濃度偏小，淬火槽內(nèi)淬火液的重量小于一次淬火工件干活量的10倍，溫度升高從理論上說(shuō)會(huì)超過(guò)10度，所以最好的淬火槽大小應(yīng)該至少為一次干活量的10倍，即若一次出爐4t，剛淬火槽應(yīng)該為40t以上。

• 攪拌

淬火液攪拌也是除溫度和濃度改變冷速的另一個(gè)方面，在相同的溫度及濃度范圍內(nèi)，攪拌越快，冷速越快。穩(wěn)定均勻的流速，建議1mm/秒為好，有利于冷卻效果。

• 淬火液的后期添加

由于工件從淬火槽提出時(shí)，多少都會(huì)帶出淬火液，同時(shí)溫度高也會(huì)蒸發(fā)水份，時(shí)間久了，淬火液的濃度就會(huì)有所變化。用戶在使用時(shí)可一至二周用折光儀檢測(cè)一下濃度，如濃度變低可適當(dāng)補(bǔ)加原液，反之加水。淬火液的損耗量跟工件的大小，形狀，及工件提出的溫度有關(guān)，如工件表面積大，帶出量就大；工件提出時(shí)溫度高，如超過(guò)74℃，此時(shí)淬火液還沒(méi)有回溶到水里，工件表面沾的原液就比較多，損耗量就會(huì)大些，這時(shí)就需要用戶注意方法，以減少淬火液的損耗量，具體可與工程師聯(lián)系。總之，只要使用得當(dāng)，淬火液的添加量不會(huì)很多，百噸消耗量不大于50kg。

• 淬火液使用前淬火槽應(yīng)該注意的問(wèn)題

1.淬火槽應(yīng)該以鐵焊或水泥等為主，因淬火劑含防銹劑，所以不必涂裝油漆，同時(shí)油漆易與淬火液發(fā)生化學(xué)反應(yīng)。淬火劑顯堿性，淬火槽附助設(shè)施如泵、管盡量避免使用銅、鋁金屬，水要用自來(lái)水和純凈水，其它腐水和污水禁用，注意不能混進(jìn)雨水。
2.為了較好散熱以及淬火液均勻和防止PAG逆溶集中，還要防止生菌，可安裝攪拌系統(tǒng)。簡(jiǎn)單的可以用泵來(lái)回抽，有條件的話可圍繞槽的四壁設(shè)盤管，盤管上開(kāi)孔，流速注意不能太快，尤其是在低溫區(qū)時(shí)，易變形和硬度不勻，建議1mm/秒為好，休息時(shí)用空壓機(jī)打氣，防止生菌。

• 溶液的保養(yǎng)

①適當(dāng)?shù)臄嚢杩裳娱L(zhǎng)使用壽命。
②如果長(zhǎng)時(shí)間不干活，請(qǐng)兩天開(kāi)一次攪拌，見(jiàn)光，特別夏季，可加入苯甲酸鈉。
③本品不凍，建議冬天使用前多滾動(dòng)使其混合均勻。
④使用時(shí)不要混入油。一旦混入油，淬火液顏色變黑，不會(huì)影響冷卻特性。可加入苯甲酸鈉情況會(huì)有改觀。
⑤夏天來(lái)到，天熱變熱，在使用淬火液時(shí)一定要注意經(jīng)常攪拌，通風(fēng)，經(jīng)常檢測(cè)濃度，不夠隨時(shí)補(bǔ)加（天熱濃度較天冷濃度可低點(diǎn)）。不要混進(jìn)油，不干活時(shí)定時(shí)沉淀，過(guò)濾。隨時(shí)觀察淬火液的顏色，有變化及時(shí)與公司聯(lián)系，可定期3個(gè)月-6個(gè)月寄些樣品回我公司免費(fèi)檢測(cè)。

• 包裝貯運(yùn)

200KG/桶包裝。陰涼處儲(chǔ)存，有效期2年。按一般化學(xué)品運(yùn)輸。
